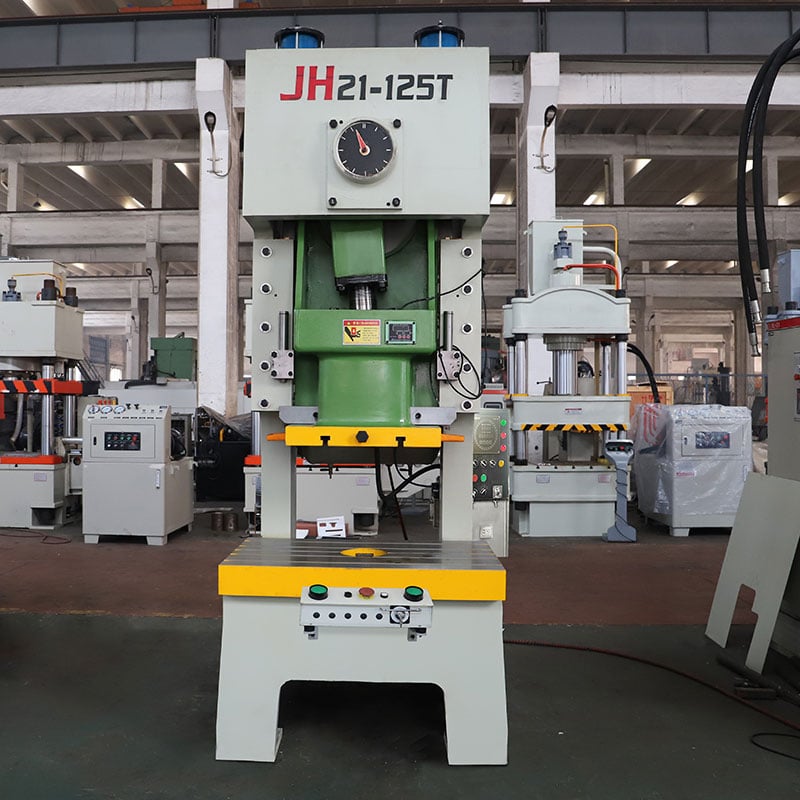

Пневматичний перфоратор Jh21

Марка: Важка техніка Shandong Woda

Model: Серія JH21

Походження: Тенгжоу, Шаньдун, Китай

Вступ: Shandong Woda Heavy Industry Machine Tool Co., Ltd. є професійним виробником штампувального обладнання в Тенгжоу. Продукція компанії була досліджена та вдосконалена багато разів на практиці, і має характеристики сильної універсальності, високої точності, надійної роботи та простоти експлуатації. Вони широко використовуються для штампування, різання, згинання, штампування, штампування, розтягування та формування металевих і неметалевих матеріалів.

Зв'язатися з нами

Опис

+ 86-13326373679

[email protected]

Деталі продукту

Пневматичний перфоратор JH21, також званий пневматичним пресом, відкритим одноточковим фіксованим пресом, є широко використовуваним машинним обладнанням у сучасному промисловому виробництві. Як показано на наступному малюнку:

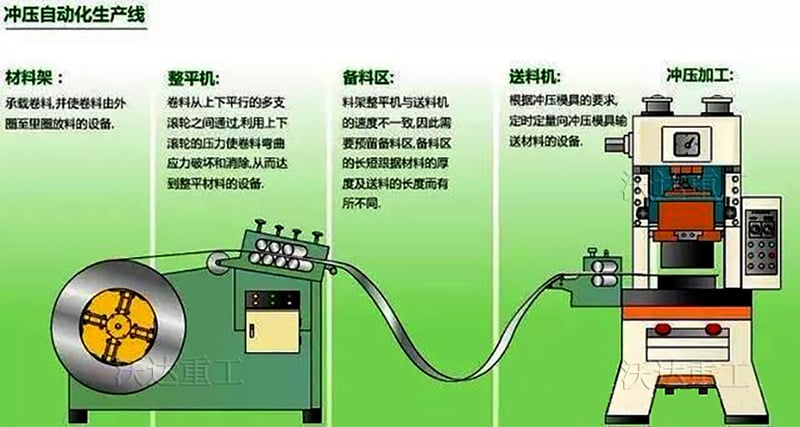

Автоматична виробнича лінія перфораційного преса

Пневматичний пуансонний прес серії JH21 має такі особливості:

1. Корпус машини зварений високоякісними сталевими пластинами, і його жорсткість краща, ніж у звичайних верстатів;

2. Оснащений пристроєм захисту від перевантаження, який є чутливим і надійним, може захистити форму та верстати, а також може відновити верстати для використання за короткий час;

3. Прийняти електричну систему керування PLC, стабільну та надійну;

4. Закрита зубчаста передача, мастило занурення в масло, плавна передача та низький рівень шуму;

5. Він приймає комбіноване пневматичне зчеплення-гальмо та імпортні фрикційні матеріали, які мають тривалий термін служби;

6. Додатковий перетворювач частоти для підтримки регулювання швидкості;

7. Відрегулюйте зазор через балансир, щоб ефективно забезпечити точність роботи;

8. Повітряна подушка, пристрій автоматичного регулювання форми, пристрій фотоелектричного захисту, пристрій автоматичної подачі, пристрій швидкої зміни форми, розмотувач і випрямляч є необов'язковими.

Пневматичний перфоратор

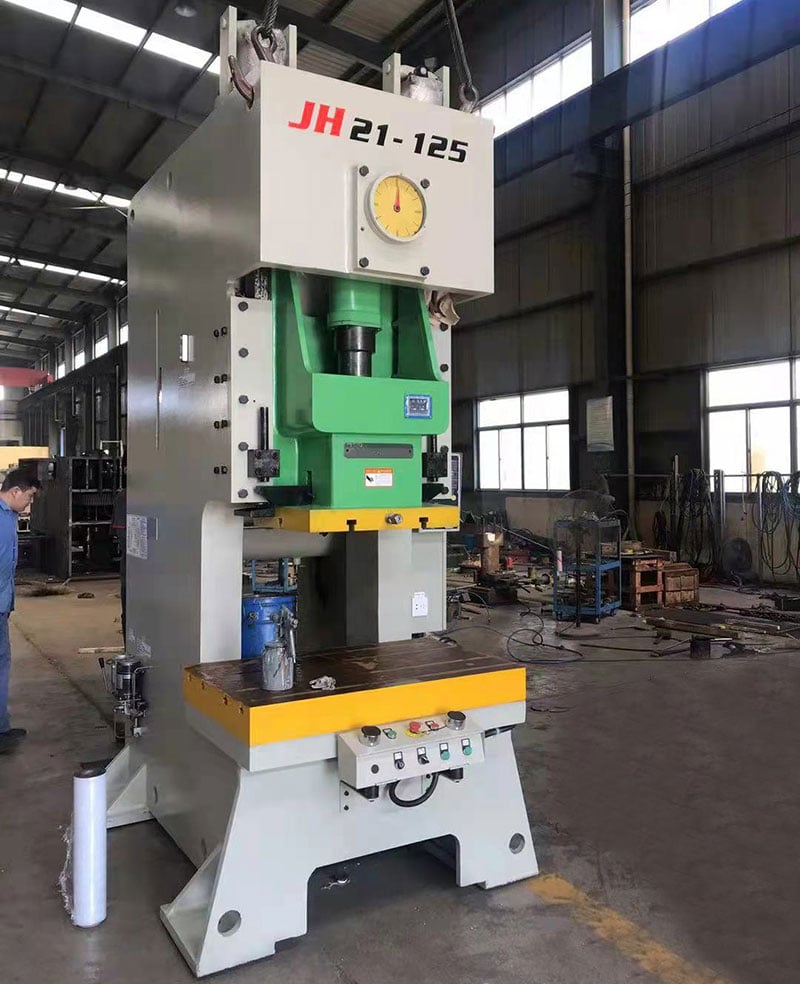

jh21 пневматичний перфоратор

Таблиця технічних параметрів пневматичного перфоратора JH21

Серійний номер	Тип [модель]		25 T	45 T	63 T	80 T	125 T
1	Номінальна ємність		250kN	450kN	630kN	800kN	1250kN
2	Імпульсна позиція	mm	3	4	4	5	5
3	Довжина шляху [повзунок]	mm	80	100	120	140	160
4	Максимальна закрита робоча висота [максимальна висота завантаження форми]	mm	250	270	300	320	370
5	Кількість ходів/хвилини [Кількість ходів повзунка]	spm	100	80	70	60	50
6	Регулювання повзунка	mm	50	60	80	80	100
7	Глибина горла	mm	210	230	300	300	370
8	Розмір верхньої таблиці [Розмір поверхні слайда]	LRXFBXT	250x360	340x410	400x480	420x560	520x620
9	Нижній розмір таблиці [ Розмір таблиці ]	LRXFBXT	700x400	810x440	900 x580	1000x580	1120x720
10	Головний двигун [ Головний двигун ]	KWXP	3x4	5.5x6	5.5x6	7.5x4	11x4
11	Тип [модель]		160 T	200 T	250 T	315 T	400 T
12	Номінальна ємність		1600kN	2000kN	2500kN	3150kN	4000kN
13	Імпульсна позиція	mm	6	6	8	8	10
14	Довжина шляху [повзунок]	mm	180	200	200	200	200
15	Максимальна закрита робоча висота [максимальна висота завантаження форми]	mm	400	450	450	430	430
16	Кількість ходів/хвилини [Кількість ходів повзунка]	spm	45	40	40	30	25
17	Регулювання повзунка	mm	110	110	110	120	120
18	Глибина горла	mm	390	430	450	420	420
19	Розмір верхньої таблиці [Розмір поверхні слайда]	LRXFBXT	580x700	650x880	700x930	650x850	650x850
20	Нижній розмір таблиці [ Розмір таблиці ]	LRXFBXT	1200x760	1400x840	1500 x880	1400x800	1400x800
21	Головний двигун [ Головний двигун ]	KWXP	15x6	18.5x6	22x6	30x6	37x6

Список конфігурації пневматичного перфоратора JH21

Стандартні приналежності		Спеціальні аксесуари
Пристрій захисту від перевантаження тиску масла	формула 1	○	Пристрій ручного мастила	формула 1
Електричний пристрій регулювання ковзання	формула 1	○	Головний пристрій реверсування двигуна	формула 1
Електричний пристрій для мастила	формула 1	○	Верхній виштовхувальний пристрій повзуна [стрижень виштовхування повзуна]	формула 1
Пристрій для балансування повзуна та форми	формула 1	○	Попередньо встановлений лічильник (6 цифр)	Група 1
Електронний контролер Cam (PAC10).	Група 1	○	Таймер годин технічного обслуговування	Група 1
Стрілковий покажчик кута колінчастого вала	формула 1	○	Фотоелектричний пристрій безпеки	формула 1
Цифровий індикатор висоти форми (0.1 мм)	Група 1	○	Розетка (тип 120) однофазна. II тип. Два полюси. 220В. 10А	Group
Двигун з фіксованою швидкістю	Група 1	○	Розетка (тип 120) однофазна. Тип Y. три полюси. 220В. 10А	Group
Програмований контролер PLC	Група 1	○	Протиударний пристрій С78-10-06	формула 1
Інструменти для обслуговування та ящики для інструментів	1 Set	○	Освітлення форми	формула 1
Інструкції з експлуатації та таблиця результатів перевірки (китайська версія)	Обслуговування 1	○	Операційний стіл Т-типу	Група 1
		○	Периферійне обладнання автоматизації (докладні характеристики див. у вкладенні)	Обслуговування 1
		○	Пристрій швидкої зміни прес-форми (детальні характеристики див. у вкладенні)	Обслуговування 1
		○	Пристрій безствольної пневматичної насадки [Розтяжна накладка] SA-3.6 1 компл Вантажопідйомність: 3.6 тонни Хід: 70 мм Площа матриці: 440 × 300 мм²
		○	З'єднувач для подачі повітря (1/2") 1 комплект, доп	Group
		○	Роз'єм джерела повітря (1/2") 1 комплект, доп	Group
		○	Мережа безпеки	формула 1
		○	Виявлення неправильної доставки металевої розетки	Група 1

Shandong Woda Heavy Industry Machine Tool Co., Ltd. є професійним виробником штампувального обладнання в Тенгжоу. Продукція компанії неодноразово вивчалася і вдосконалювалася на практиці. Вони мають такі характеристики, як сильна універсальність, висока точність, надійна робота та легкість експлуатації. Вони широко використовуються для штампування, різання, згинання, штампування, штампування, розтягування та формування металевих і неметалевих матеріалів. Гаряча лінія продажів: 13376327958
